Auto Door, Best In Class
-
Bigstar
개요

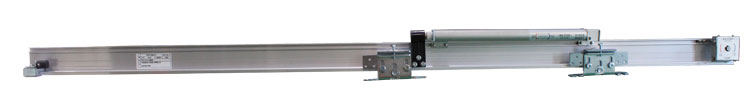

반자동(스므스) 도어는 행거 슬라이딩 방식으로 공공시설, 교육시설, 병원, 장애우 및 노약자 시설 등 다양한 출입구에 설치가 용이한 반자동 시스템 도어로 동작이 부드러우며 내구성과 공간 활동 부분이 우수하며, 별도의 전원장치가 없어 설치가 용이하다. 또한 닫힐 때 인가장치에 의하여 발생된 탄성 가속도를 제동장치인 에어실린더장치에 의하여 부드럽고 유연하게 일정속도로 제어 가능한 공압방식의 제품으로 안전성과 정숙성이 뛰어난 제품이다.
특징
- 부드럽고 안전하며 높은 내구성과 공간 활용부분이 매우 우수하다.
- 설치가 간편하며 별도의 전원장치가 필요 없다.
- 수동으로 문을 열고 난 후 자동으로 닫히는 방식이며 소음이 없다.
구동방식
- 반자동(스므스) 도어는 미닫이 타입의 행거슬라이딩 방식으로 하부레일에서 도어 하중에 의하여 발생되는 마찰력을 제거하여 아주 작은 힘으로 문을 열 수 있다.
- 반자동(스므스) 도어는 닫힐 때 인가장치에 의하여 발생된 탄성가속도를 제동하는 에어실린더 장치에 의하여 부드럽고 유연하게 작동된다.
- 반자동(스므스) 도어에 손가락이 끼어도 제동장치인 에어실린더의 충격완화 장치에 의하여 안전하며, 닫히는 속도는 에어실린더 볼 밸브에 의하여 간단히 조작 가능하다.
기능
| 구 분 | 기 능 |
|---|---|
| 공압실린더 | 브레이크 조절밸브 기능으로, 오른쪽으로 돌리면 강하게 정지하고, 왼쪽으로 돌리면 약하게 정지한다. |
| 풀 스프링(실패) | 닫힘 동작시 도어를 당겨주는 기능으로, 실패 회전시 강, 약 조절이 가능하다. |
| 도어스톱장치(자석스토퍼) | 도어 열림 상태 유지를 위한 자석 방식의 스톱 장치다. |
재원
| 모 델 | Bigstar |
|---|---|
| 도어중량 | 30kg ~ 80kg |
| 도어최대폭 | 1600mm |
| 행정거리 | 700 ~ 1600mm |
| 구동방식 | 풀 스프링 (Full spring) |
| 정지방식 | 공압식 |
